SmallHD Ultra 5 NA-Ultra5 Nauticam

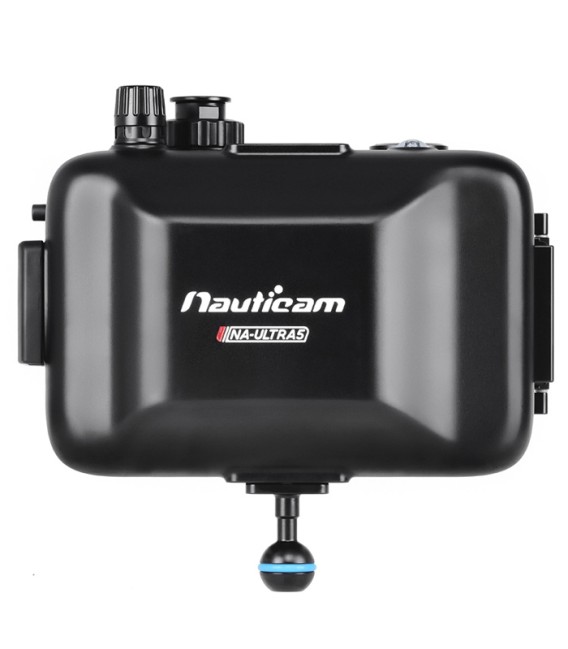

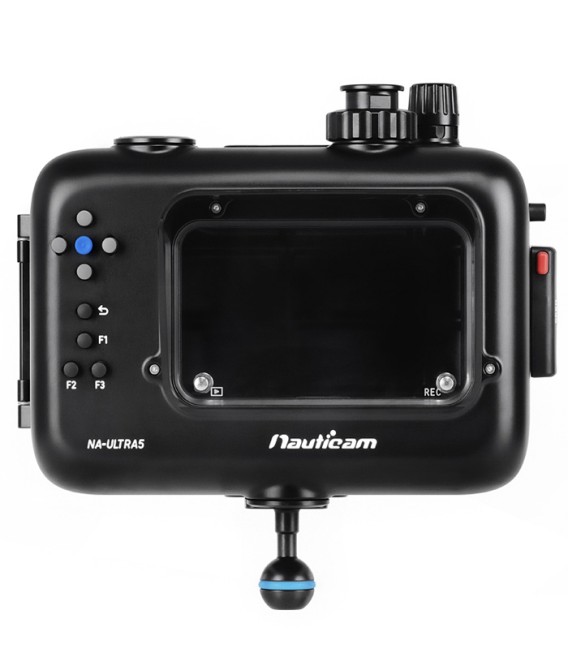

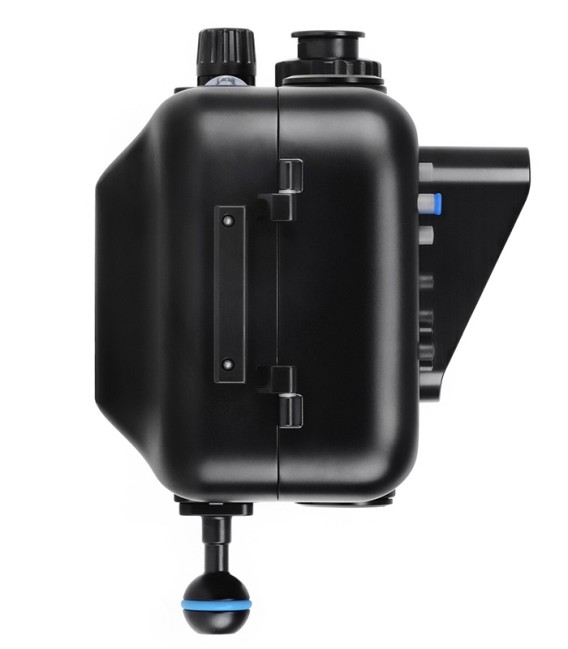

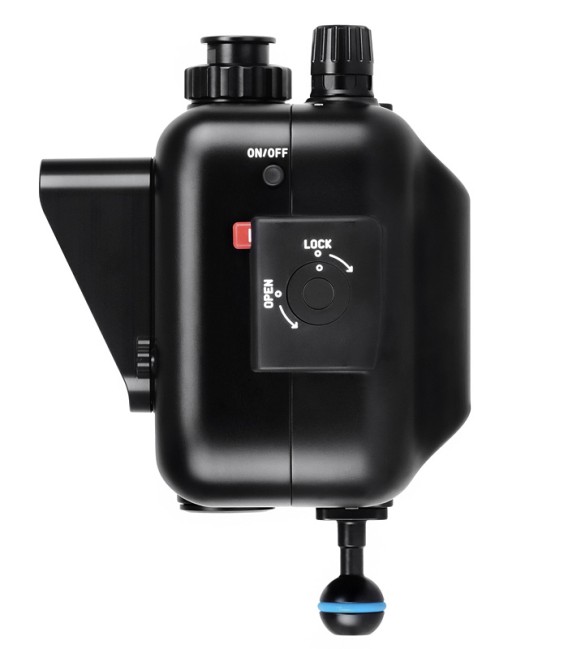

LA CARCASA SUBMARINA DEL MONITOR NA-ULTRA5

Nauticam es compatible con una variedad de monitores SmallHD con carcasas subacuáticas que incluyen soporte para HDMI (1.4 y 2.0), SDI, conversión cruzada e incluso monitoreo de superficie. El NA-Ultra5 se basa en esta sólida plataforma además de admitir las funciones de control de la cámara del Ultra5 mediante el uso de los paquetes de control dedicados a continuación.

PAQUETES DE CONTROL DE CÁMARA DE CINE DEDICADOS

Paquete de cables de control de cámara 16265A para NA-Ultra5 (con SDI, Ethernet, cables de alimentación en uno para ARRI mini LF/Alexa 35)

16265R Paquete de cables de control de cámara para NA-Ultra5 (con SDI, Ethernet, cables de alimentación en uno para RED Raptor/XL) *se requiere un pedido especial para la carcasa Cinema con M24 solamente

Paquete de cables de control de cámara 16265S para NA-Ultra5 (con SDI, Ethernet, cables de alimentación en uno para Sony Venice II)

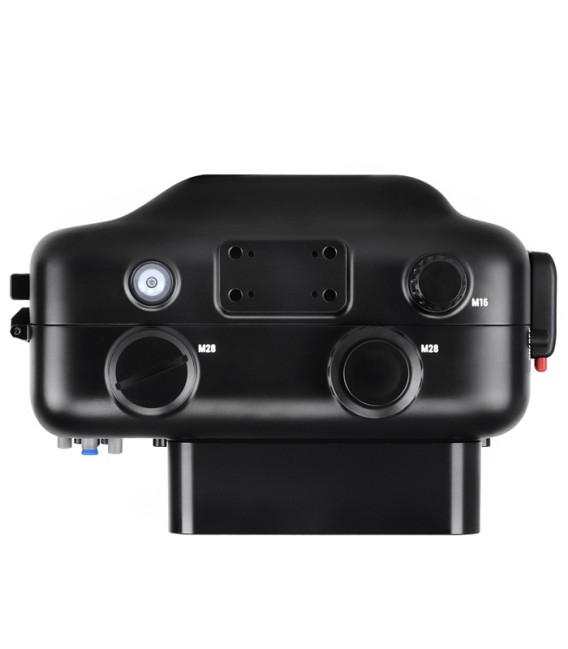

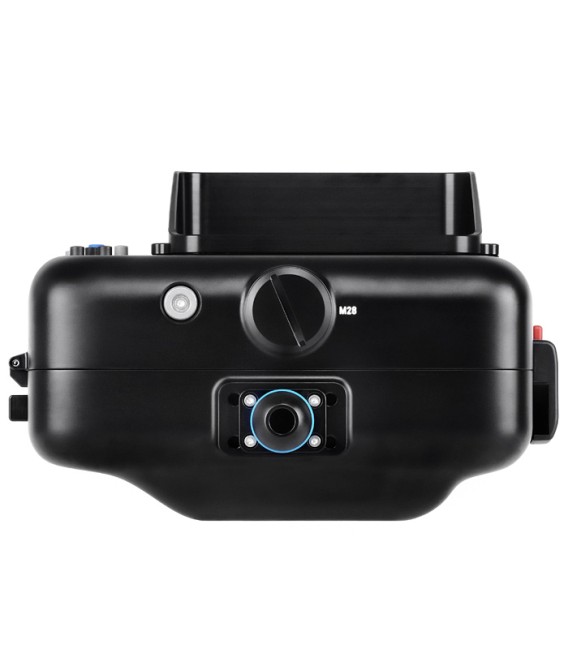

El NA-Ultra5 presenta dos puertos de accesorios M28 en la parte superior de la carcasa, así como uno en la parte inferior para admitir la conversión cruzada para el monitoreo de superficie. Hay puntos de montaje dedicados 1/4-20 UNCx4 en la parte inferior y superior de la carcasa como orificios roscados M3 x4 para usar con la bola de montaje (17958).

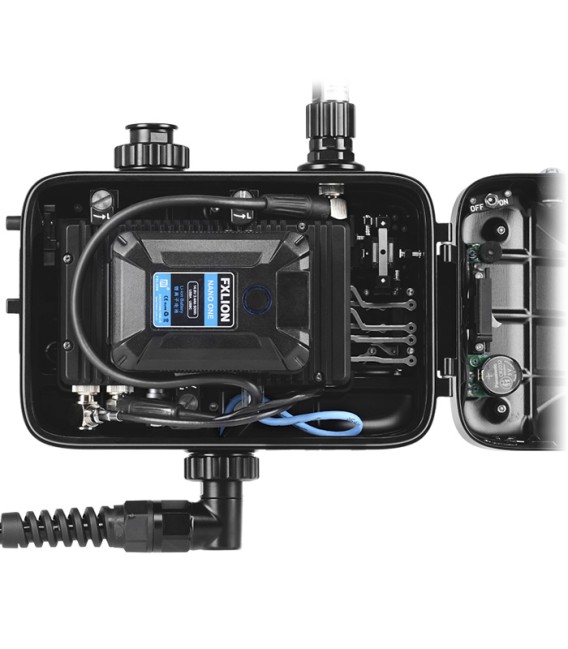

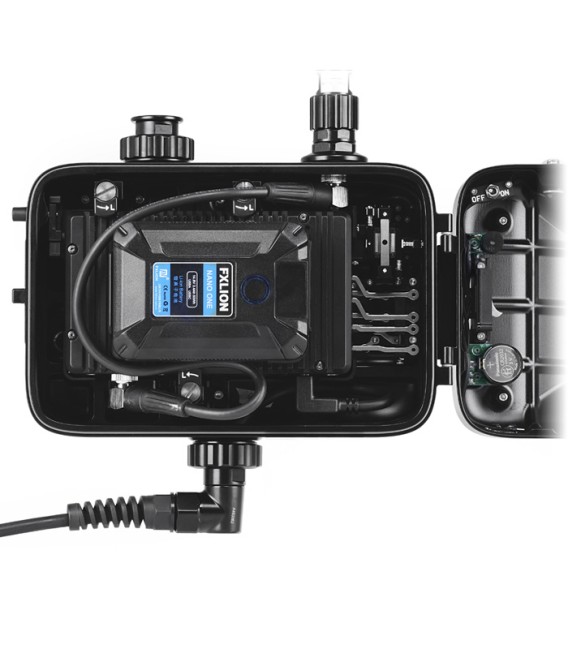

El NA-Ultra5 admite el uso de la placa de batería micro SmallHD para montura en V cuando se usa con la batería ultracompacta con montura en V Fxlion NANO ONE 50Wh 14.8V.

El NA-Ultra5 viene con una válvula de vacío M16 (25625) preinstalada de serie, así como con el sistema de detección de fugas y verificación de vacío de Nauticam.

HDMI 2.0

Para la configuración de monitoreo HDMI 2.0, use los siguientes cables junto con el adaptador M24 para cables HDMI 2.0 (25086) o el adaptador M28 HDMI 2.0 (25089) según la configuración del puerto de la carcasa de la cámara

25077 M24D1R205-M28A1R170 Cable HDMI 2.0 (para NA-R5/R6/XT5 para usar con carcasa Ninja V)
25087 M24D2R200-M28A1R170 Cable HDMI 2.0 (para NA-a2020 para usar con carcasa Ninja V)
25094 M24A3R140-M28A1R170 Cable HDMI 2.0 (para NA-A7SIII para usar con carcasa Ninja V)
25098 M24D3R140-M28A1R170 Cable HDMI 2.0 (para NA-A7C para usar con carcasa Ninja V)
25099 M24A2R200-M28A1R170 Cable HDMI 2.0 (para NA-A1 para usar con carcasa Ninja V)

HDMI 1.4

Para la configuración de monitoreo HDMI 1.4, use los siguientes cables con el cable HDMI 1.4 (25082) para carcasa Ninja V de 0,75 m de longitud (para la conexión de la carcasa Ultra5 al mamparo HDMI) junto con el mamparo HDMI estándar (25033) con rosca M16.

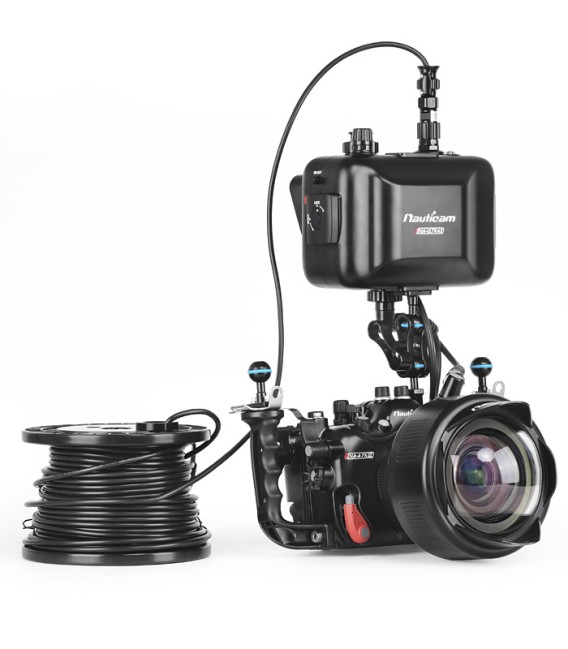

SDI

Para la configuración de monitoreo SDI, use el juego de cables SDI 17926S para usar con NA-Ultra5 (diseño integral para carcasa de cine con M28 para usar con Ultra5, ángulo recto en cada lado). Nota: Para carcasas de cine con un puerto M24, se requiere un pedido especial .

Accesorios recomendados para configuración SDI:

25058 M16 SDI
Adaptador reductor 25080 M28 a M16
25060 25060 Cable SDI de 0,4 m de longitud
25064 Cable de superficie SDI de 15 m
25065 Cable de superficie SDI de 45 m

MONTAJE DE MONITOR
Accesorios recomendados para montar la carcasa del monitor

Sistema de montaje de carcasa de monitor Nauticam 17951 (desde SN A158538 en adelante).
17952 Adaptador de montaje de carcasa Nauticam Atomos Shogun para NA-A7RIII/α2020/A7SIII/α1//XT4/Z50.
17953 Nauticam Atomos Shogun adaptador de montaje de carcasa para NA-GH5SV
17954 Placa de trípode universal para carcasas Nauticam
Adaptador de montaje de carcasa Nauticam Atomos Shogun
17957 para NA-S1R/S1H/BMPCC6K/II/Z7II/1DXII/5DIV/1DXIII//R5/R6
25703 M24A2R225-M28A1R170 Cable HDMI 2.0 (para NA-FX3 para usar con carcasa Ninja V)

Especificaciones técnicas

Dimensiones* 238 mm (ancho) x 150 mm (alto) x 115 mm (profundidad)
Peso en el aire 1,64 kg.
Flotabilidad en el agua Pos./(+) 0,48 kg
Profundidad 100 m
Monitor compatible SmallHD Ultra 5
